工业内窥镜在汽车制造业中的应用分析

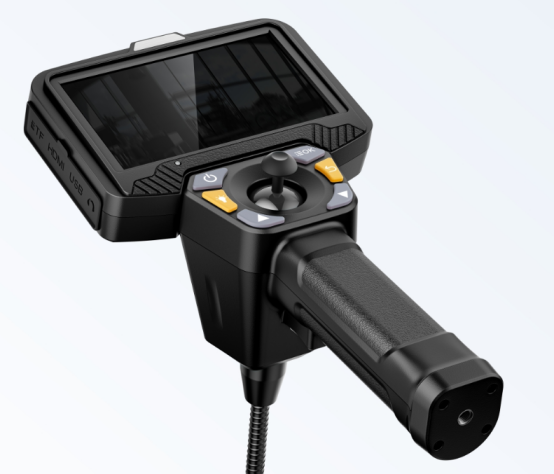

一、设备类型与技术参数

1. 分类与原理

· 光学硬管镜：通过透镜组传像，适用于直通道检测（如发动机气缸直视检测）。

· 光纤镜：利用光纤束传像，适合细小孔径（如变速箱内部复杂结构）。

· 电子视频镜：采用CCD传感器，支持高清成像与数字化处理（如44万像素以上分辨率）。

2. 关键技术参数

· 探头直径：2.8mm至8.5mm（如某型号设备探头直径4.5mm，适配新能源电池包检测）。

· 焦距与视野：支持可变焦段（如微距至无限远），视场角120°（覆盖宽范围检测）。

· 照明系统：LED冷光源，自适应亮度调节（避免金属反光干扰）。

· 特殊功能：IP67防水、电动调焦、轴向旋转（如360°全方位观察）。

二、汽车制造业关键应用场景

1. 发动机检测

· 检测对象：

· 气缸壁、活塞环、气门的磨损、裂纹及积碳情况。

· 油道/水道通畅性验证（如缸体铸造缺陷检查）。

· 案例：某汽车制造商通过内窥镜发现发动机燃烧室早期磨损迹象，避免批量召回。

2. 变速箱检测

· 检测对象：

· 齿轮、轴承的磨损及异物侵入（如金属碎屑）。

· 离合器片、同步器表面质量验证。

· 优势：无需拆卸变速箱，直接观察内部机械状态。

3. 焊接质量检测

· 检测对象：

· 车身焊接接头（AB柱、车门）的焊缝完整性、熔透深度及裂纹。

· 内腔涂装注蜡质量及填充物均匀性验证。

· 案例：某特检院通过内窥镜30分钟内生成压力容器检测报告，符合TSG 21-2016规范。

4. 其他应用

· 制动系统：检测管路内部腐蚀、堵塞情况。

· 新能源电池包：通过AI识别焊点缺陷，将漏检率从0.3%降至0.05%（某新能源汽车工厂案例）。

三、核心优势与技术趋势

1. 优势总结

· 非破坏性检测：无需拆卸部件，降低停机时间与成本。

· 高清成像与测量：支持三维立体测量（如单物镜相位扫描技术），精准定位缺陷尺寸。

· 智能化升级：集成AI缺陷识别、数据对接MES系统，提升检测效率。

2. 行业趋势

· 微型化与便携性：探头直径进一步缩小（如2.8mm），适配更狭小空间。

· 功能集成：结合紫外光检测（渗透检测）、爬行机器人（风机叶片检测）等技术。

· 智能化：AI辅助分析、自动报告生成、云端数据存储成为标配。

四、结论

工业内窥镜通过非破坏性检测、高清成像及智能化功能，在汽车制造业的发动机、变速箱、焊接等环节中发挥关键作用。其技术演进（如微型化、AI集成）进一步推动了质量管控效率的提升，成为现代汽车制造不可或缺的工具。
